SHINKAWA / SENSORS
感測器
從設備，取得可信的訊號。
位移、振動與相位的量測，從適當的感測原理及安裝位置開始。

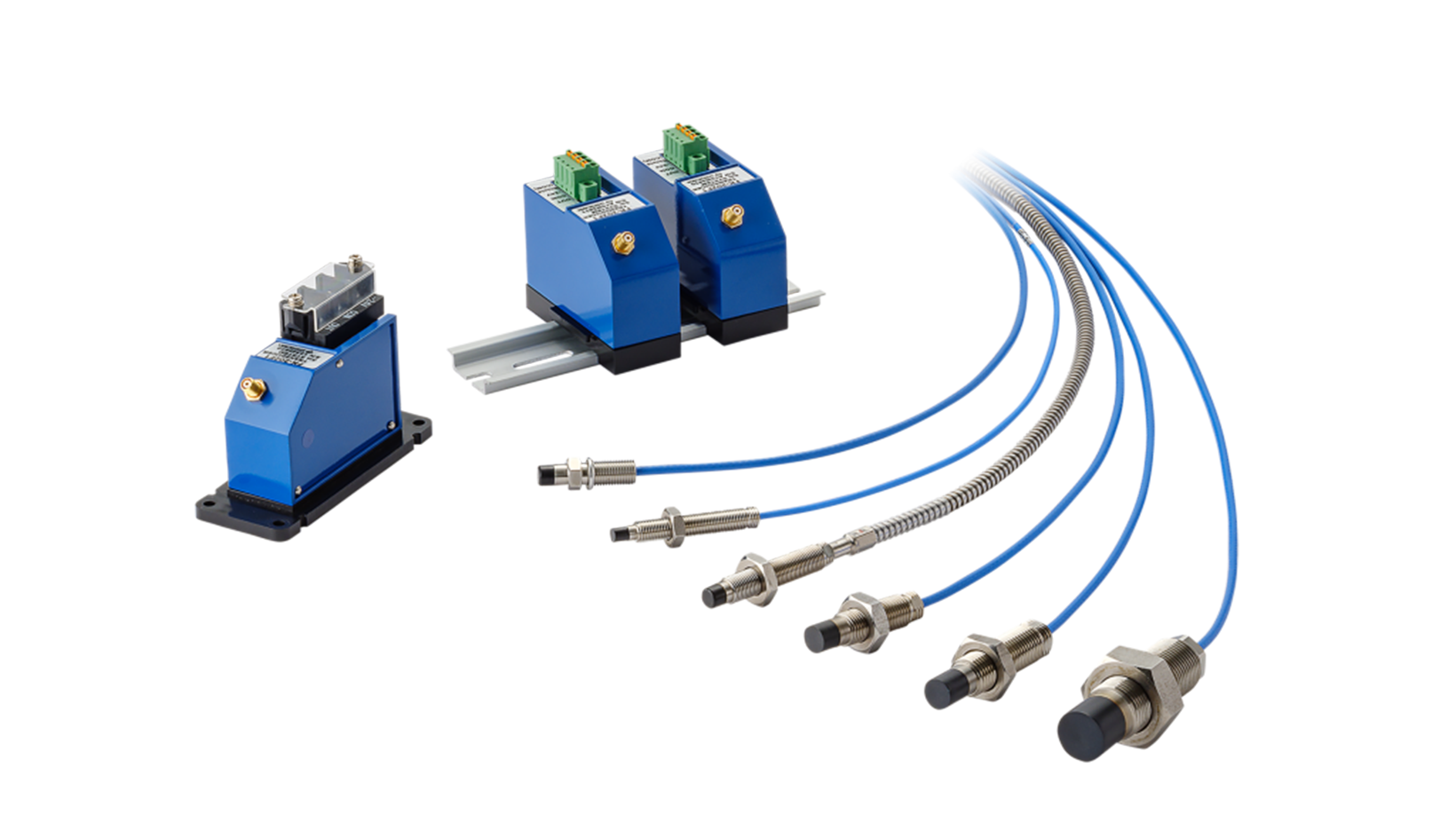

代表畫面：FL／FK 家族探索旋轉機械的量測流程
ROTATING MACHINERY INTELLIGENCE
SHINKAWA 台灣總代理 新川電機株式会社
信達電工從旋轉之中，看見關鍵。
感測器 ／ 監測系統 ／ 分析系統
讓微小變化成為可讀的訊息。
從感測、監測到分析，連結設備與判斷。
01 / ROTOR
旋轉，藏著設備的訊息。
沿著轉軸與葉片，進入量測的起點。
ORBIT / 軸心軌跡
X 0.00Y 0.00正規化位移
TIME WINDOWS01 → 24沿時間推進 · Orbit 方向箭頭
開場動畫
SHAFT TRAIN
B1前段葉輪B2聯軸B3中段葉輪B4聯軸B5末段葉輪B6
FK 型錄量測配置延伸 · 通用軸系示意THE SIGNAL JOURNEY00 / 48s
通用機械概念 · 位移與間隙放大 · 合成訊號 · 非即時量測
新川電機株式会社JAPAN · SENSING & MONITORING01 — THE COMPLETE PICTURE
從一個測點，
看見完整脈絡。
感測器取得訊號，監測系統持續掌握狀態，
分析系統讓變化更容易理解。先了解量測目的，再選擇產品與配置。
SHINKAWA / MONITOR
監測系統
持續掌握，設備的變化。
依通道、設備規模與監視需求，規劃適合的監測架構。

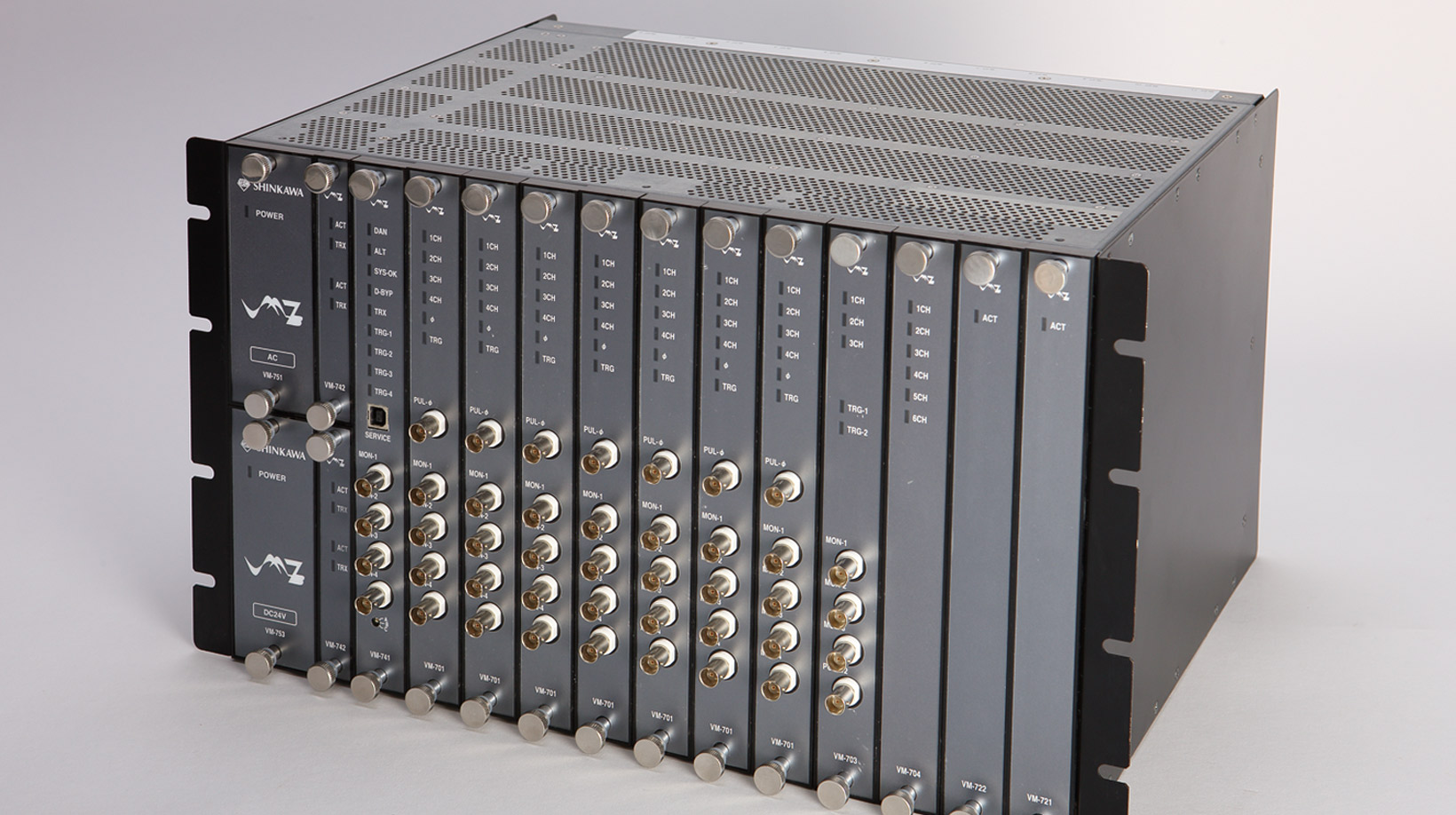

代表畫面：VM7B／701 配置SHINKAWA / ANALYSIS

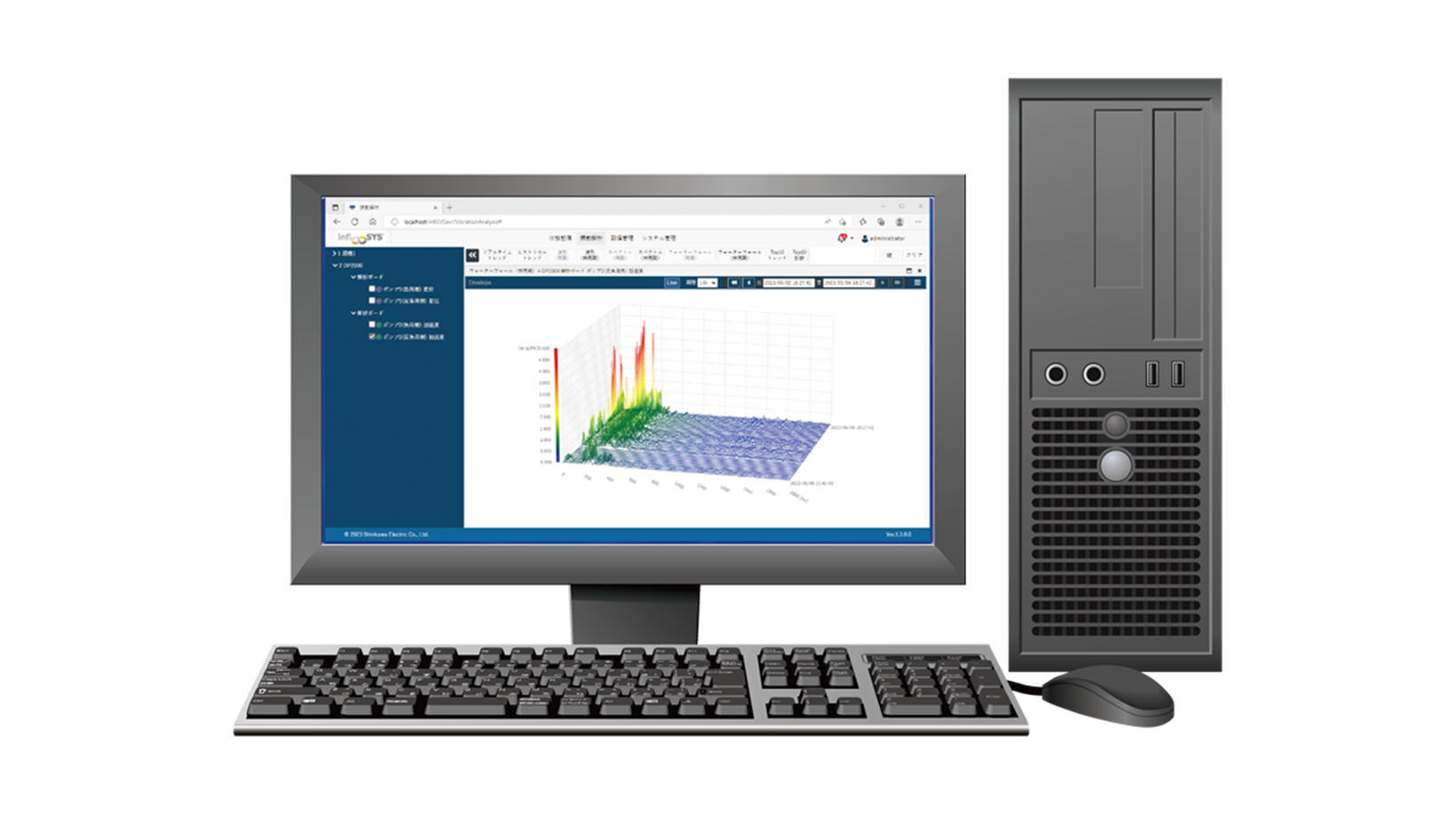

分析系統
讓訊號，成為判斷的線索。
02 — FROM FIELD TO INSIGHT
監測在現場，
洞察跨越系統。
盤內監測、製程監視、警報管理與分析各司其職。
資料沿受控路徑延伸，讓不同角色看見所需的資訊。
現場監視與保護
VM-7B 盤內監測 → DCS 監視
警報／保護介面 → 現場邏輯與監督
02 / 工業防火牆 · DMZ
分區與受控交換
分區與受控交換
03 / 分析與雲端延伸
分析波形 → 資料服務 → 分析平台。虛擬化與雲端服務依版本、授權與專案選用。
安全管理與授權存取
身分、權限、事件紀錄及受控遠端入口協同管理。現場保護不依賴雲端回應。
展開完整架構圖
從現場監測盤分出警報監督與分析資料兩條路，再透過資安分區延伸資訊服務。
現場保護不依賴雲端回應概念架構 · 非接線或部署核准圖第三方設備與服務依專案整合
03 — THE GEOMETRY OF VIBRATION
讓振動的變化，
有時間，也有空間。
以立體瀑布觀察頻率成分隨時間窗的變化，
以 Orbit 觀察 X／Y 位移與相位基準。
共用 X／Y 訊號 · 正規化單位 · 慢速演示
正規化振幅0 → 1色彩表示振幅高低，非警報分級
金線標示所選時間窗
每條線來自不同合成時間窗的 DFT。色面連接相鄰取樣點，依振幅呈現藍、青、金橙色階；橫軸為階次，深度為時間窗，垂直軸為正規化振幅。
01 時間波形
X Y沿時間看位移的變化。
02 軸心軌跡
X × Y將兩個方向，組合成軸心的運動。
03 頻譜
DFT · X 訊號把時間變化，拆成頻率成分。
合成資料示意；下方波形與頻譜對應最新時間窗 24。Orbit 金色空心標記為相位基準，青色實心點為當下位置。圖形不作實際機組診斷。
05 — SIN TA / TAIWAN原廠的技術，
原廠的技術，
現場的理解。
信達電工股份有限公司
Sin Ta Electric Engineering CO.,LTD.
台灣服務｜信達電工
從你的設備，
開始下一步。
量測對象、監視需求與既有配置，是討論的起點。
